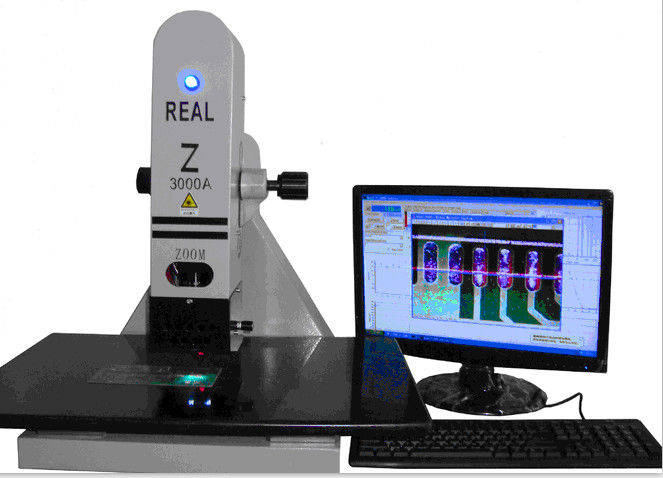

sistema de medida óptico 3D, sistema de medida video de Digitaces

el sistema de medición óptico 3D puede terminar toda la petición de medición y caberla especialmente para el taller y el laboratorio de la medida, ampliamente utilizado en la aviación, espacio aéreo, defensa, las industrias del automovil, del molde y de electrónica, etc.

Características principales:

estructura del marco 1.Closed que es simple y compacta.

la adopción 2.Crossbeam's de la tecnología de diseño exacta de la viga inclinada (patente) garantiza el centro de gravedad ligero, bajo de la máquina, la rigidez fuerte y el pequeño error en el movimiento para asegurar la estabilidad de la máquina.

3. Z-AXIS usando el dispositivo de equilibrio del cilindro, grandemente mejorado Z-AXIS que coloca exactitud y estabilidad.

4. El sistema de impulsión utiliza las marcas internacionalmente famosas de motores servos de alto rendimiento de DC, dispositivo dentado de la impulsión de correa para asegurar la transmisión más rápidamente y un funcionamiento más exacto, mejor de los deportes.

5. Sistema de control coordinado SB-específico para garantizar la estabilidad del movimiento, tecnología geométrica de la corrección de error 21.

6. El software usado con los derechos de propiedad intelectual independientes, el paquete de programas informáticos potente de la medida de AC-DMIS, su medida perfecta funciona y las características en línea proveen de usuarios la solución perfecta de la medida.

Funciones principales del sistema de medición óptico 3D

1) Configuración del parámetro del ambiente de medición y del parámetro del movimiento.

2) Configuración y calibración de sistema que sondan.

3) Captura del punto de medición.

4) Elemento básico de la geometría.

5) La formación del elemento, transformación, estudio, proyección, almacenamiento, transferencia y cálculo relevante.

6) La disposición, el almacenamiento y la transformación del sistema coordinado y del trabajo juntan las piezas del sistema coordinado.

7) Evaluación de la tolerancia de la dimensión y de la tolerancia de la posición.

8) Almacene y entrada del fichero de medición del resultado.

9) Importe y convierta el modelo del cad 3D.

10) Coherencia entre el sistema coordinado modelo y el sistema coordinado de la parte.

11) La recogida de características y de la superficie curvada señala en el modelo.

12) Creación y medida de la línea de la superficie de la sección.

13) Creación y medida de la superficie curvada.

14) Programación off-line basada en modelo del cad

Carácter: (estancia del espécimen y mudanza doble de la columna)

Instrumento de medida video doble automático lleno de la alta exactitud del tipo de columna

La base de la máquina adopta el mármol (00 nivel), diseño sólido de la plataforma de la prueba, se asegura de altas estabilidad y rigidez.

Adopte el carril de guía de pulido del tornillo de la bola de Japón THK y de la precisión de THK, control lleno-cerrado del sistema de servo de alto rendimiento de Panasonic, alta exactitud, velocidad, alta estabilidad.

Adopte el alambre industrial colorido de alta resolución de los E.E.U.U. TEO 800 TV en el CCD.

Asegúrese de la imagen de alta calidad de la prueba y la velocidad rápida de la prueba.

Zoom automático lleno, ninguna medida de la necesidad después de cambiar el enfoque de la lente.

Programe la luz fría superficial tetracíclica de ocho zonas LED, luz fría del borde de directo-AXIS, (la luz fría coaxial para la opción)

Tipo abierto escala óptica 0.0005m m de Alemania Heidenhain de SMT

Cabeza de medición tangible de Inglaterra Renishaw (sistema auto del SCR de la punta de prueba para la opción) y punta de prueba del laser de Japón Keyence.

El software de medición automático completo funcional potente 3D del R&D, puede prueba auto por programa.

El vídeo, punta de prueba, prueba del laser coaxial, puede prueba auto por programa.

Puede la gama de medición del eje de la opción Z: 300-500m m
