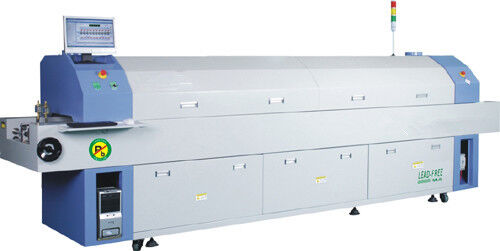

Horno sin plomo del flujo del nitrógeno con tecnología de calefacción de la patente de SMT de la VENTAJA

tecnología de calefacción sin plomo de la patente de SMT de la VENTAJA del horno del flujo del nitrógeno

Características de producto:

La máquina adopta método de calefacción del tablero de calefacción importado con incluso temperatura y el efficency de la remuneración del alto calor, es especialmente conveniente para vendido de componentes de BGA CSP.
El diseño de la rueda de viento de la patente puede asegurarse que velocidad del viento de la velocidad del viento se pueda ajustar por la conversión de frecuencia.
Toda la zona de temperatura aplica los controles didependent coercitivos del PID de los ciclos y arriba y abajo de estilo de la calefacción, que hacen la temperatura del horno exacta con capacidad de calor grande.
La calefacción es rápida, él lleva calor del ti de menos de 30 minutos de la temperatura normal la temperatura de trabajo.
El poder por el motor de alta velocidad de alta temperatura importado con el viento de alta calidad, caliente creado es estable sin la vibración y el ruido.
La cubierta superior del horno es aumentada por el espeque, la caja fuerte y el credibie eléctricos.
El transportador paralelo de la misma fase de cadenas y de la malla que adopta paso menos velocidad que regula.
La pista se hace de la aleación de aluminio especial con alta exactitud de la rigidez y el sistema de relleno lubrican de cadena del intensitymauto.
De UPS del poder función de la protección apagado que asegura la salida normal del tablero del PWB sin daño después de que el poder esté apagado.
El sistema que controla potente del software programado, puede detectar la temperatura en línea del PWB y puede análisis, reserva y mecanografiar
curvas de los datos.
El protocolo de MODBUS se adopta en PC y la comunicación del PLC trabaja estable sin parar del sistema.
Automáticamente supervisando y exhibiendo las condiciones de trabajo del horno el parámetro del horno se puede modificar en todo momento.
Diseño especial de la soldadura, el mejor ahorro de la temperatura, consumo de la energía más baja en el mismo campo.
Obligue la refrigeración por agua aprisa e incluso, la velocidad se puede controlar por la conversión de frecuencia, ninguna temperatura reencuadernada que haga
punto soldado liso y brillante.
El flujómetro del nitrógeno le permite conocer el flujo del nitrógeno en cualquier momento.
Rápidamente extrayendo el oxígeno y encargando del nitrógeno que puede proporcionar el nitrógeno de la pureza elevada fácilmente.
Tecnología anti del escape del nitrógeno vertical para prevenir escaparse del nitrógeno.

TOP7720N modelo TOP8820N TOP1020N
Pieza de la calefacción de los parámetros
Zona Top7/Bottom7 Top8 /Bottom8 Top10/Bottom10 de la calefacción
Longitud 2625m m de la zona de la calefacción 3000m m 3750m m
Cantidad Top2/Bottom2 de la zona de enfriamiento
Sistema de transportador
Anchura máxima del tipo tipo 450m m del carril del PWB de la correa de 400mmMesh
Gama de ajuste del carril 50-400m m
Dirección L→R (R→L) del transportador
Tipo de la fijación de carril del frente del carril fijado (opción: Carril posterior fijado)
Malla 880±20m m, Chain900±20mm de la altura del transportador
Tipo Chaim+Mesh del transportador
Velocidad 300-2000mm/Min del transportador
Sistema que controla
Fase 5 Wores (380V 50/60Hz) del poder 3
El poder de comienza para arriba 38Kw 45Kw 58Kw
Operación Approx.10Kw Approx.12Kw Approx.15Kw
Minuto cerca de 20 del tiempo del calentamiento
gama del genio ature-350℃ de la sala de control de la temperatura
Control a circuito cerrado del PID del ordenador lleno del control de la temperatura, impulsión de SSR
Control de la temperatura LCD PC+PLC
Control de la temperatura Accurcy ±1℃
PWB de distribución ±1-2℃ del error de la temperatura
Estándar de la cámara de enfriamiento: Tipo de aire forzado (opción: Agua-refrigerador)
Alarma anormal temporeros (superiores/Adicional-bajos) de AbnormalTemperature
Luz caída tablero de la torre de la alarma: El calentarse amarillo; Verde-normal; Rojo-anormal
Tamaño y peso de la máquina
Peso aproximado Approx.2000Kg Approx.2200Kg Approx.2500Kg
Dimensión (milímetro) L×W×H L49000×W1400×H1600 L5200×W1400×H1600 L6000×W1400×H1600
Volumen 10 del extractor cúbico/canal 180M M del minuto 2
Piezas del nitrógeno
Flujo de /Nitrogen del sistema del nitrógeno (RFN-820): densidad del oxígeno 20-30m3/hour: 500-800ppm
Poder externo del sistema de la refrigeración por agua: velocidad de enfriamiento 3P: ≥6℃sec
