La máquina de AOI de la SII SMT TR7700QB
, La máquina de AOI SMT TR7700QB SII
, Inspección óptica automatizada (AOI) TR7700QB SII
Máquina de inspección óptica automatizada (AOI) TR7700QB SII SMT AOI.
Especificación:
| Sistema óptico |
|
| Método de obtención de imágenes |
Parar y ir |
| La cámara |
Cámara de alta velocidad de 12 MP |
| Cámara con ángulo |
No incluido |
| Resolución de las imágenes |
15 μm |
| Iluminación |
LED de color verdadero de varias fases |
| Tecnología 3D |
Proyectores Quad Digital Fringe |
| Rango 3D máximo |
20 mm |
| Ejecución de la inspección |
|
| Velocidad de la imagen |
57 cm2/seg |
| * Dependiendo de la distribución de los componentes |
| Tabla de movimiento y control |
|
| Control del eje X |
Servidor AC con controlador de movimiento |
| Control del eje Y |
Servidor AC con controlador de movimiento |
| Control del eje Z |
Servidor AC con controlador de movimiento |
| Resolución del eje X-Y |
1 μm con codificador lineal |
| Manejo de la Junta |
|
| Tamaño máximo del PCB |
Las demás: |
| espesor del PCB |
0.6 - 6 mm |
| Peso máximo de los PCB |
3 kg, opcional: 5 kg |
| Acceso máximo |
100 mm |
| Acceso libre en el fondo |
40 mm |
| Acceso libre al borde |
3 mm Opcional: 5 mm |
| El transporte |
Altura en línea: 830 - 870 mm |
| |
| * Opcional: 900 mm |
| Funciones de inspección |
|
| Componente |
Falta, Tombstoning, cartelería, polaridad, rotación, desplazamiento, marcación incorrecta (OCV), defectuosa, al revés, componente adicional, material extraño, componente levantado, puente, altura del alfiler |
| THT Defectos |
Falta, posición, defectos de soldadura, agujero de alfiler, agujero de soplado, altura del alfiler, ángulo del alfiler, desplazamiento del alfiler, puente, humedecimiento |
| Saldado |
Altura del filé de soldadura, porcentaje de volumen de soldadura, exceso de soldadura, insuficiencia de soldadura, puentes, pines de perforación, plomo levantado, arañazos/contaminación de los dedos dorados |
| Las dimensiones |
|
| WxDxH |
Las dimensiones de las placas de ensamblaje son las siguientes: |
| |
| Nota: sin incluir la torre de señal, altura de la torre de señal 515 mm |
| Peso |
1030 kg |
Las demás máquinas:
| TR7007D más |
| TR7007M SII más |
| Se trata de un sistema de control de las emisiones de CO2 |
| TR7007 SII |
| Se trata de un sistema de control de las emisiones de CO2 |
| Se aplicará el procedimiento siguiente: |
| TR7007Q más |
| Se aplicará el procedimiento siguiente: |
| El TR7500QE Plus |
| Se aplicará el procedimiento siguiente: |
| TR7700 SIII Ultra |
| Se aplicará el procedimiento siguiente: |
| Se aplicará el procedimiento siguiente: |

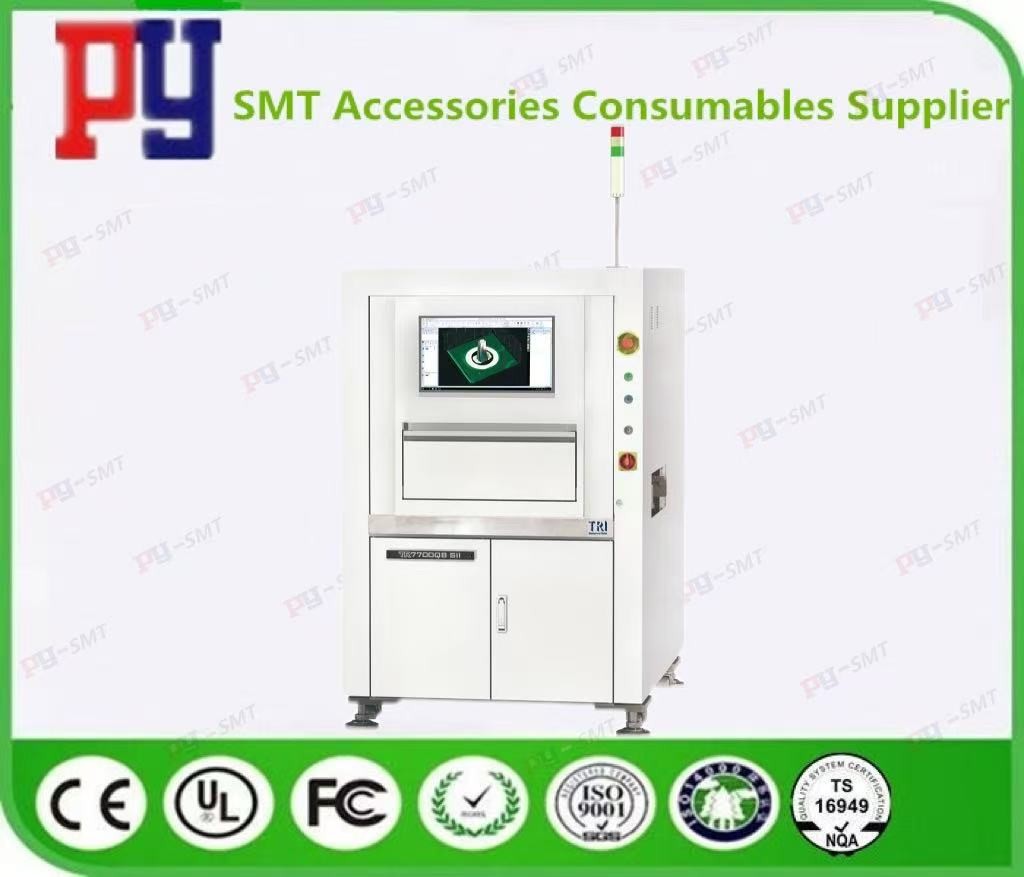

Imagen del TR7700QB SII:
