Máquina de inspección de pasta de soldadura TR7007 SIII
, Máquina de inspección de pasta de soldadura de alto rendimiento
, Máquina SMT para inspección de pasta de soldadura
La máquina SMT 3D de inspección de pasta de soldadura (SPI) TR7007 SIII.
Especificación:
| Sistema óptico |
|
| Método de obtención de imágenes |
Imágenes dinámicas |
| La cámara |
4 Mpix |
| Resolución de las imágenes |
10 μm, 15 μm (configuración de fábrica) |
| Iluminación |
Luzes 2D de amplio espectro (RGB+W), iluminación coaxial |
| Tecnología 3D |
Patrón de franjas de dos vías |
| Campo de visión |
4 Mpix@ 10 μm: 20 x 20 mm |
| 4 Mpix@ 15 μm: 30 x 30 mm |
| Ejecución de la inspección |
|
| Velocidad de la imagen |
4 Mpix@ 10 μm: 90 cm2/seg |
| 4 Mpix@ 15 μm: 200 cm2/seg |
| Resolución de la altura |
0.4 μm |
| Altura máxima de la soldadura |
@ 10 μm: 400 μm |
| Se aplicarán las siguientes medidas: |
| Tabla de movimiento y control |
|
| Control del eje X |
Motor lineal + Escala lineal + EtherCAT Servo |
| Control del eje Y |
Motor de CA con tornillo de bolas + EtherCAT Servo |
| Control del eje Z |
Motor de CA con tornillo de bolas + EtherCAT Servo |
| Resolución del eje X-Y |
0.5 μm |
| Resolución del eje Z |
1 μm |
| Manejo de la Junta |
|
| Tamaño máximo del PCB |
Se aplicará el procedimiento de ensayo de la norma de calidad de los productos. |
| TR7007 SIII DL: 510 x 310 mm x 2 carriles, 510 x 590 mm x 1 carril |
| espesor del PCB |
0.6 a 5 mm |
| Peso máximo de los PCB |
3 kilos |
| Acceso máximo |
50 mm |
| Acceso libre en el fondo |
40 mm |
| Acceso libre al borde |
3 mm |
| Altura del transportador |
880 920 mm |
| * Compatible con SMEMA |
| Funciones de inspección |
|
| Los defectos |
No hay suficiente pasta |
| Exceso de pasta |
| Deformidad de la forma |
| Falta de pasta y puente |
| Medidas |
Alturas |
| Área |
| El volumen |
| Compensación |
| Las dimensiones |
|
| WxDxH |
TR7007 SIII: 1100 x 1480 x 1600 |
| La longitud de la línea de banda es la longitud de la línea de banda. |
| Nota: sin incluir la torre de señal, altura de la torre de señal 512 mm |
| Peso |
TR7007 SIII: 740 kg |
| TR7007 SIII DL: 925 kg |
Las demás máquinas:
| TR7007D más |
| TR7007M SII más |
| Se trata de un sistema de control de las emisiones de CO2 |
| TR7007 SII |
| Se trata de un sistema de control de las emisiones de CO2 |
| Se aplicará el procedimiento siguiente: |
| TR7007Q más |
| Se aplicará el procedimiento siguiente: |
| El TR7500QE Plus |
| Se aplicará el procedimiento siguiente: |
| TR7700 SIII Ultra |
| Se aplicará el procedimiento siguiente: |
| Se aplicará el procedimiento siguiente: |

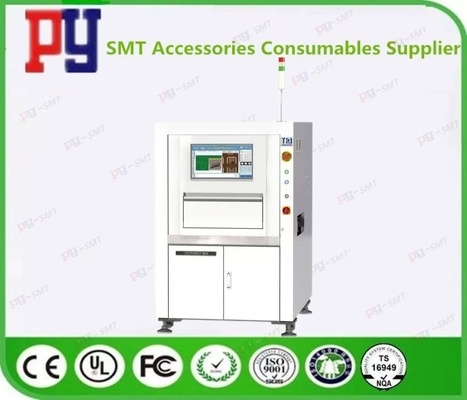

Imagen del TR7007 SIII:
Nuestros servicios
Servicio profesional
PY le ofrecerá las máquinas y accesorios SMT nuevos y usados más favorables para proporcionar un servicio postventa integral y de primera clase.
Servicios de reparación
Los técnicos profesionales protegen la calidad de los productos.
Se ofrece un período de garantía de calidad después del servicio de reparación.
La mejor calidad
PY devolverá la confianza de los clientes nuevos y antiguos con productos de la más alta calidad, el precio más rentable y el soporte técnico más completo.
Embalaje
1. Caja de cartón / caja de madera / paquete de acuerdo con los requisitos del cliente.
2El embalaje es muy seguro y resistente, garantizamos que el producto le será entregado en buenas condiciones.
Transporte marítimo
1Enviaremos los productos a su lugar designado por FedEx/UPS/DHL/EMS a tiempo.
2Si necesita usarlo con urgencia, también podemos organizar el transporte aéreo y marítimo para usted para garantizar la entrega segura y oportuna de los bienes a sus manos.
Si tiene alguna necesidad especial por favor avísenos ahora mismo!
Preguntas frecuentes:
P: ¿Cuánto dura su plazo de entrega?
A: Hemoscooperación con Fedex, TNT y DHL. Se envía directamente desde Shenzhen. El tiempo es rápido. Si está en stock, generalmente son 3 días. Si no hay stock, se calcula por cantidad.
P: ¿Qué hay de la calidad de nuestras piezas de repuesto?
R: Hemos estado exportando a Europa y EE.UU. durante años, la calidad es el factor principal que nos preocupa.
¿ Qué?¿Por qué elegir PY?
R: Productos de alta calidad con un precio razonable, envío rápido.
B: Buena formación técnica y apoyo técnico
C: Comunicación profesional y apoyo a las empresas internacionales
D: Opciones profesionales para el transporte internacional
E: proveedor de marcas fiables.
