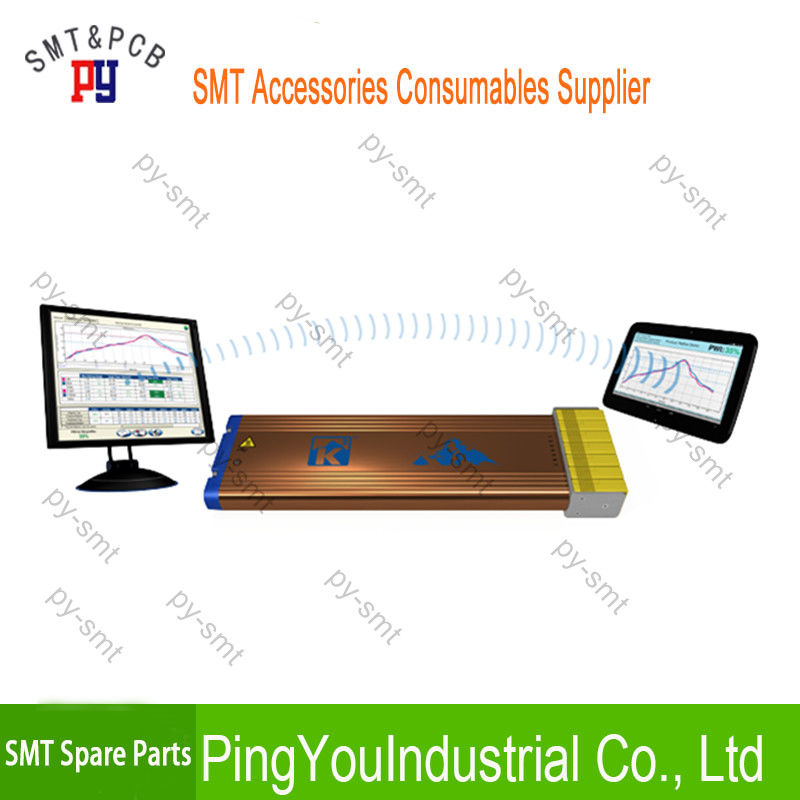

Profiler de perfilado elegante termal del perfil KIC K2 de SMT del flujo del equipo sin plomo del horno

Profiler de perfilado elegante termal del perfil KIC K2 del equipo del horno del flujo de SMT

Perfiles termales del horno del flujo convenientemente de la visión y de la parte en los dispositivos móviles

Organismo del perfil del alcance medio de la nueva generación

El organismo del perfil de la nueva generación substituye el último de profilers más viejos de la tecnología de KIC

Competitivo valorado para el mercado del alcance medio

Hardware compacto y robusto

El ² de K cabrá a través de las cámaras heated apretadas encontradas a menudo en la producción sin plomo

7 dimensiones de la unidad del TC:

206 x 60 x 17 (milímetro)

Escudo: 302 x 75 x 23 (milímetro)

9 dimensiones de la unidad del TC

206 x 75 x 17 (milímetro)

Escudo: 312 x 90 x 23 (milímetro)

El hardware durable diseñó soportar ambientes de producción ásperos

Operación a prueba de averías

Comienzo automático cuando las temperaturas están debajo de un disparador especificado del ‘comienzo’, protegiendo el ² de K y asegurando los puntos iniciales constantes y los perfiles repetibles

Hardware diseñado para las medidas exactas

El ingeniero fija calidad y parámetros relacionados productividad:

Nivel de PWI

Velocidad mínima/máxima permitida del transportador

Temperatura máxima máxima, etc.

Para uso de los operadores, de los técnicos y de los ingenieros del horno del flujo que necesitan un perfil la termal del horno del flujo

Software de la disposición del horno del flujo

El software de la optimización de KIC hace una búsqueda completa para todas las combinaciones posibles de temperaturas de la zona del horno y de velocidades del transportador. Selecciona el horno muy mejor puesto para cada nuevo producto dentro de segundos

Los criterios seleccionables por el usuario de la disposición se centran en la colocación del perfil hacia:

el centro de la ventana de proceso

velocidad máxima del transportador

uso mínimo de la electricidad del horno

Análisis inmediato y objetivo del perfil

El índice de proceso famoso (PWI) de la ventana de KIC explica cómo el perfil cabe la ventana de proceso establecida, con un solo número:

PWI sobre 100 = perfil fuera de espec.

PWI en 100 = la derecha del perfil en el límite de espec.

PWI debajo de 100 = perfil en espec.

PWI en 0 = el centro exacto de la ventana de proceso

Análisis inmediato del perfil

Análisis objetivo y de la personal-independiente del perfil

Los datos periféricos del perfil hicieron visible

Teniendo acceso al ² de K perfile los datos sobre la PC o el dispositivo móvil

Los datos del perfil se pueden exhibir de dos maneras:

En la PC del horno o la PC del perfilado

En un dispositivo móvil autorizado de Android

Función de distribución conveniente para los datos seleccionados del perfil

Modelo de Datalogger: los datos se transfieren al ordenador a través de un cable del USB después del funcionamiento

El espectador móvil del perfil de KIC es WiFi
y Bluetooth compatible.

Nota: El software de KIC puede interconectar directamente con algunos reguladores del horno, eliminando la necesidad de la entrada de datos setpoint manual. Consulte por favor a su proveedor del horno para la disponibilidad. El software de KIC es dongle protegida.

Perfilado reducido a un solo número

El PWI mide el ajuste del perfil a la ventana de proceso de una manera matemática y objetiva usando un solo número. Esto ayudas en la optimización del proceso por perfiles alternativos que comparan y de clasificaciones en términos de su ajuste a la ventana de proceso disponible. ¡Cuanto más bajo es el PWI, el más eficiente y estable el proceso! (Véase la hoja de datos de PWI para una explicación detallada)

Resistencia máxima en minutos en la temperatura especificada

Contenido del equipo del ² de K

• Organismo del perfil
• Escudo termal
• CD del software
• Dongle de la protección de software
• Cable del USB (un masculino/mini-b)
• Pilas AAA (6)
• Tijeras

• Termopares
• Caso que lleva
• Manual electrónico del usuario
• Guía electrónica del hardware
• Guantes
• Conseguir la guía comenzada
• Certificado de la calibración
