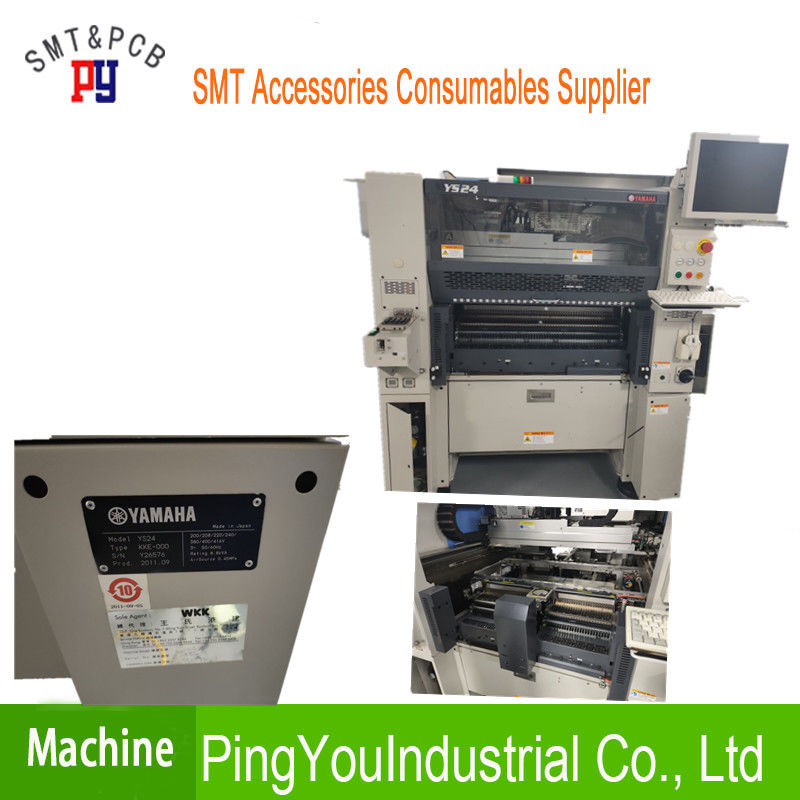

YS24 máquina modular de alta velocidad estupenda compacta, equipo KKE-000 de la asamblea del PWB de Smt

Equipo modular de la asamblea del PWB de la máquina KKE-000 Smt de la Estupendo-Alto-velocidad del acuerdo YS24

Equipo modular de la asamblea del PWB de la máquina KKE-000 Smt de la Estupendo-Alto-velocidad del acuerdo YS24

La serie Mounter de Yamaha YS24 se divide en Yamaha YS24 y

Modelos de Yamaha YS24X,

Yamaha YS24/YS24X apoya los substratos ultra grandes de L700×W460mm

Tabla dual única de la colocación de Yamaha, sistema ferroviario dual.

Producción YS24 por el área de unidad de 340.000 CPH/del metro cuadrado.

72,000CPH (0.05sec/CHIP)

Capacidad excelente del montaje

“Transportador dual desarrollado recientemente” 34kCPH/㎡ de la etapa

Área-productividad, clase superior en el mundo

PWB grande estupendo de L700 x de W460mm aplicable

Sistema dual del carril de YAMAHA aplicable

Capacidad máxima del alimentador 120

0402 a 32 x 32m m

Componentes aplicables

72,000CPH (0.05sec/CHIP)

Capacidad excelente del montaje

“Transportador dual desarrollado recientemente” 34kCPH/㎡ de la etapa

Área-productividad, clase superior en el mundo

PWB grande estupendo de L700 x de W460mm aplicable

Sistema dual del carril de YAMAHA aplicable

Capacidad máxima del alimentador 120

0402 a 32 x 32m m

Componentes aplicables

YAMAHA modelo YS24

PWB aplicable L50xW50mm – a L700xW460mm

Exactitud +/-0.05mm del montaje (+ 3), +/-0.03mm (3)

Velocidad 72,000CPH (0,05 sec. /CHIP: Condiciones óptimas establecidas por el motor de Yamaha)

Componentes aplicables

0402 hasta 32x32m m max (altura 6.5m m o menos)

Tipos componentes

120 tipos (conversión amplia de la bobina de Max./8mm)

Fuente de alimentación

CA trifásica 200/208/220/240/380/400/416 V +/--10%

Fuente del suministro de aire

0.45MPa

Dimensión externa

L1,254x W1,687x H1,445mm (excepto salientes)

Peso

Aproximadamente 1,700kg

MONTAJE SERVO 1 DEL TABLERO KLA-M5840-04

MONTAJE SERVO 1 DEL TABLERO 2 KLA-M5840-15

3 MONTAJE 1 DE LA UNIDAD DE KLA-M5880-02 D.POWER

4 KLA-M11B0-01 ETIQUETA, REGULADOR 1

ETIQUETA 5 90K41-001390, ADVIRTIENDO 1

MONTAJE 1 DE LA UNIDAD DE SISTEMA 6 KLW-M4209-21

TELECONTROL 7 KLW-M4530-00 SI ASAMBLEA 1 YSM40R-4 DEL TABLERO

TELECONTROL KLW-M4530-10 SI ASAMBLEA 1 YSM40R-2 DEL TABLERO

ASAMBLEA 2 DEL TABLERO DE 8 KLA-M441H-20 VISION

ASAMBLEA 2 DEL TABLERO DE MADRE 9 KLA-M4510-01

MONTAJE 1 DEL TABLERO DE LA PLACA MADRE 10 KLA-M4250-01

11 KLA-M4262-01 ETIQUETA, REGULADOR 1

12 97602-04308 TORNILLO, CACEROLA W/W PRINCIPAL 12

13 90116-12JA10 TORNILLO, CACEROLA W/W PRINCIPAL 2

14 90K41-001630 ETIQUETA, PRECAUCIÓN 1

15 KLA-M4255-10 LÁPIZ DE MEMORIA 4G 1

90172-00J040 LAVADORA, EXTL, 1 DENTADO

HEX. DEL PERNO 2 91312-04008, CABEZA 31 DEL ZÓCALO

HEX. DEL PERNO 3 91312-06008, CABEZA 36 DEL ZÓCALO

LAVADORA 4 92902-04200, LLANO 2

5 PLACA 2 DE KHJ-MK002-20 FEEDER-50

6 KHJ-MK010-20 MARCO, SOPORTE 1 1 DEL CARRETE

LA GUÍA 7 KHJ-MK011-20, DIVIDE 2 1

8 KHJ-MK012-20 MARCO, SOPORTE 2 1 DEL CARRETE

9 KHJ-MK013-20 MARCO PRINCIPAL 1 1

10 KHJ-MK014-20 MARCO PRINCIPAL 2 1

11 KHJ-MK015-20 MARCO PRINCIPAL 3 1

12 KHJ-MK016-20 MARCO PRINCIPAL 4 1

13 KHJ-MK017-20 MARCO PRINCIPAL 5 1

14 KHJ-MK018-20 MARCO PRINCIPAL 6 1

15 KHJ-MK019-20 TIRÓN 2

16 KHJ-MK020-20 DIVISIÓN 2 12

17 KHY-M373C-10 CADENA 1

18 KHY-M374C-00 ECHADOR 2

19 KHY-M3R16-00 DIVISIÓN 12

20 KM0-M3741-00 ECHADOR 63 2

PLACA 1 DEL ALIMENTADOR KHJ-MD201-00

PLACA DEL LADO 2 KHJ-MD202-00, L1

PLACA DEL LADO 3 KHJ-MD203-00, R 1

PLACA 1 DE LA ABRAZADERA 4 KHJ-MD204-00

TAPÓN 1 DEL ALIMENTADOR 5 KHJ-MD205-00

PLACA 1 DEL CONECTOR 6 KHJ-MD206-00

7 KHJ-MD207-00 BAJO CUBIERTA 1

8 KHJ-MD208-00 CONTRAPORTADA 1

9 KHJ-MD209-00 EMBASE 1

10 KHJ-MD210-00 PIE 4

GUÍA 16P 1 del CARRIL 11 KJJ-M371R-000

12 KHJ-MD212-00 BKT. INTERRUPTOR 1

PORTA-CINTAS 13 KHJ-MD213-00, ARREGLO. 1

PORTA-CINTAS 14 KHJ-MD214-00, MOVIMIENTO 1

15 KHJ-MD110-00 ETIQUETA, ECHADA 1

16 KHJ-M4484-02 FDR. ST. ASAMBLEA 1 DEL TABLERO

17 KHJ-M4486-00 MONTAJE 1 DEL TABLERO DE LA ECHADA LED

PROTECTOR DEL CIRCUITO 18 KJ3-M6511-00, 1 1

FILTRO ANTI-RUIDOS 19 KHJ-M537A-00 1

EL ALIMENTACIÓN 20 KHJ-M6561-10 FUENTE 1 1

21 KHJ-M661B-01 HNS, CA EN 2 1

22 KHJ-M662A-00 HNS, CP DC24V 1

23 KHJ-M662B-00 HNS, LÁMPARA 1

24 KHJ-M662C-000 HNS, BRD.PWR 1

25 KHJ-M663C-00 HNS, ECHAN ENCIMA DE 1

26 KHJ-M663D-00 HNS, ECHAN ABAJO DE 1

27 KHJ-M663E-00 HNS, ECHADA FIJARON 1

28 KHY-M66TE-00 HNS, F. CTRL-FDR. 1

29 KJ3-M662A-00 HNS, CA EN 1 1 en el extranjero porción

KJ3-M661A-00 HNS, CA EN las piezas de 1 1 Domestis

30 KHJ-MD215-001 ETIQUETA, SERIAL 1

31 KHA-M5184-11 SELLO, ETIQUETA 1

32 KHY-M6417-00 SELLO, CE 1

33 KHY-M372M-00 TORNILLO, STAD 2

PERNO 4 del ESPACIADOR 34 90563-03J100

LLANO 4 DE LA LAVADORA 35 92902-03200

CABEZA OBLIGATORIA 4 DEL TORNILLO 36 98902-03004

CABEZA OBLIGATORIA 28 DEL TORNILLO 37 98902-03005

CABEZA OBLIGATORIA 10 DEL TORNILLO 38 98902-04006

CABEZA PLANA 8 DEL TORNILLO 39 98702-03006

HEX. DEL PERNO 40 91312-03006. CABEZA 3 M3X8 DEL ZÓCALO

HEX. DEL PERNO 41 91312-03008. CABEZA 4 M3X7 DEL ZÓCALO

42 90990-11J003 TORNILLO, CACEROLA W/W PRINCIPAL 16

CLIP DE NYLON 12 DE 43 $NK-3N

KLF-M3TD2-00 BLOQUE, JUNTA 1

2 KLF-M3TD6-00 CONDUCTO, HNS. 1

3 KMB-M3TD7-00 CUBIERTA, HNS. 1

4 KLF-M3TDD-00 BUSH 2

5 KLF-M3TDE-00 LAVADORA POLIVINÍLICA 0,5 4

6 KLF-M3TDF-00 SOPORTE, CONECTOR 2

7 KLF-M3TDG-00 CUBIERTA, CONEC DE FES. 1

8 LC1-M91A1-00 AMORTIGUADOR 2

JUNTA 4 de 9 $TSH4-M5M

ZÓCALO DEL AIRE 10 KV8-M37S2-00, MONTAJE 2. 3

ZÓCALO DEL AIRE 11 KLF-M37S2-00, MONTAJE 3. 1

CLIP DE NYLON 2 DE 12 $NK-2N

13 90990-41J151 CUELLO 1 2

14 KLF-M3TB1-01 CUBIERTA SUPERIOR 1,46 1 cinta de la resina

15 KLF-M3TB5-00 CUBIERTA SUPERIOR 2,46 1

PERNO 16 91312-03014, CABEZA 4 M3X14 DE HEX.SOCKET

17 91312-04006 CABEZA 12 M4X6 DEL PERNO HEX.SOCKET

18 91312-04025 CABEZA 4 M4X20 DEL PERNO HEX.SOCKET

19 91312-06016 CABEZA 4 M6X16 DEL PERNO HEX.SOCKET

20 90990-32J005 PERNO, REBORDE 2

21 90112-2AJ008 CABEZA 4 DEL PERNO HEX.SOCKET

22 97602-04308 TORNILLO, CACEROLA W/W PRINCIPAL 2

CABEZA OBLIGATORIA 3 DEL TORNILLO 23 98902-03004

24 92A08-03305 TORNILLOS, SISTEMA 4

25 KLF-M3T75-00 ESTANCIA, RETRANSMISIÓN 1

26 91312-04008 CABEZA 2 DEL PERNO HEX.SOCKET

27 KMB-M3TD8-00 CINTA 1

CORTADOR KLF-M3T05-00, PARTE SUPERIOR 46 2

2 KLF-M3T06-01 PLACA, BASE3 1

3 KLF-M3T07-A0 CORTADOR, MÁS BAJO 46 1

4 KLF-M3T08-00 BARRA 2

5 KLF-M3T09-00 PLACA, 4 46 1

6 KLF-M3T25-10 ESTANCIA, UN TENEDOR MÁS HÚMEDO 1

7 KLF-M3T26-00 CUBIERTA, CORTADOR 46 1

8 KLF-M3T77-02 ESTANCIA, CORTADOR HNS. 1

9 KLF-M3T0N-02 CUBIERTA, M 46 1

TAPÓN 1 DEL APAGADOR 10 KHY-M3T24-10

CARRIL DE 11 90K72-6L0130 LM, 20 3

BLOQUE DE 12 90K80-020L00 LM, HSR20-L 3

ESTANCIA 2 M18 DEL APAGADOR 13 KHY-M3T23-00

AMORTIGUADOR DE CHOQUE 14 KHY-M3T22-01 2 M18

15 KLF-M3T15-01 ESTANCIA, L1 LATERAL

16 KLF-M3T15-11 ESTANCIA, R LATERAL 1

17 KLF-M3TB2-00 ESTANCIA, L1 DE LA CUESTA

18 KLF-M3TB2-10 ESTANCIA, CUESTA R 1

CLIP DE NYLON 4 DE 19 $NK-2N

20 91312-04008 CABEZA 7 M4X8 DEL PERNO HEX.SOCKET

21 91312-04010 CABEZA 6 M4X10 DEL PERNO HEX.SOCKET

22 91312-05010 CABEZA 6 M5X10 DEL PERNO HEX.SOCKET

23 91312-05012 CABEZA 7 M5X12 DEL PERNO HEX.SOCKET

24 91312-05014 CABEZAS 12 M5X14 DEL PERNO HEX.SOCKET

25 91312-05018 CABEZA 6 M5X18 DEL PERNO HEX.SOCKET

26 91312-05025 CABEZA 4 M5X25 DEL PERNO HEX.SOCKET

27 91312-05030 CABEZA 4 M5X30 DEL PERNO HEX.SOCKET

28 91312-06014 CABEZA 4 M6X14 DEL PERNO HEX.SOCKET

29 91312-06018 CABEZA 2 M6X18 DEL PERNO HEX.SOCKET

30 91312-06020 CABEZA 10 M6X20 DEL PERNO HEX.SOCKET

31 91312-06030 CABEZA 4 M6X30 DEL PERNO HEX.SOCKET

32 97602-04308 TORNILLO, CACEROLA W/W PRINCIPAL 4
