El PWB profesional imprimió la placa de circuito/el consejo principal/la placa madre CMFF

  • Professional PCB Printed Circuit Board / Main Board / Motherboard CMFF
  • Professional PCB Printed Circuit Board / Main Board / Motherboard CMFF
  • Professional PCB Printed Circuit Board / Main Board / Motherboard CMFF
Lugar de origen China
Nombre de la marca OEM
Número de modelo PY
Cantidad de orden mínima 1pcs
Precio Negociable
Detalles de empaquetado Caja
Tiempo de entrega 5-8 días

Éntreme en contacto con gratis las muestras y los vales.

WhatsApp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Lugar del origen China Material CEM-1, CEM-3 FR-4, FR-4 alto TG, Polyimide, Aluminio-basó materia
Detalles de empaquetado Bolso antiestático + plástico de burbujas antiestático + caja del cartón de la buena calidad mínimo. línea anchura: 0.075m m (3mil)
Resaltar

Placas de circuito de HDI

,

Placa de circuito impresa LED
Deja un mensaje
Descripción de producto

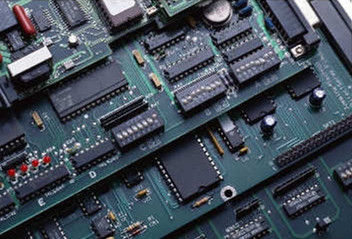

Tablero de madre del consejo principal del monitor paciente CMFF





Nuestra superioridad 1> es el profesionalismo de nuestro equipo.



- Asamblea del PWB y del PWB para el servicio todo en uno con los componentes originales que acuerdan el BOM.



IC importó de Digikey/de Farnell etc.



Descripción


1. El fabricante profesional de montaje del PWB y del PWB se especializó en el PWB de un sólo lado, el PWB de doble cara, la disposición de múltiples capas del PWB, del PWB y el diseño y el montaje del PWB


2. Tipo material: FR4, material del no-halógeno, base de aluminio, base del tonelero, material de alta frecuencia, hoja de cobre gruesa, 94-V0 (HB), material del pi, ALTO TG: SL S1000-2, ITEQ: IT180


3. Tratamiento superficial: HAL, oro de la inmersión, lata de la inmersión, plata de la inmersión, finger del oro, OSP, finger del HAL (oro de la inmersión, OSP, plata de la inmersión, lata de la inmersión) +Gold


Uso


Los productos se aplican a una amplia gama de industrias de alta tecnología por ejemplo: LED, telecomunicación, aplicación informática, iluminación, máquina de juego, control industrial, poder, automóvil y productos electrónicos de consumo de gama alta, ect. Por el trabajo y esfuerzo al márketing, las exportaciones continuos de los productos a los condados del americano, de Canadá, de Europa, a África y a otros países de Asia y del Pacífico



Capacidad


　 Prototipo de la alta precisión Producción del bulto del PWB
Capas máximas 1-28 capas 1-14 capas
Línea anchura MÍNIMA (milipulgada) 3mil 4mil
Línea MÍNIMA espacio (milipulgada) 3mil 4mil
Minuto vía (perforación mecánica) Tablero thickness≤1.2mm 0.15m m 0.2m m
Tablero thickness≤2.5mm 0.2m m 0.3m m
Tablero thickness>2.5mm Aspecto Ration≤13: 1 Aspecto Ration≤13: 1
Ración del aspecto Aspecto Ration≤13: 1 Aspecto Ration≤13: 1
Grueso del tablero Max 8m m 7m m
MINUTO 2 capas: 0.2m m; 4 capas: 0.35m m; 6 capas: 0.55m m; 8 capas: 0.7m m; 10 capas: 0.9m m 2 capas: 0.2m m; 4 capas: 0.4m m; 6 capas: 0.6m m; 8layers: 0.8m m
Tamaño del tablero del max 610*1200m m 610*1200m m
Grueso de cobre máximo 0.5-6oz 0.5-6oz
Oro de la inmersión
Grueso plateado oro		 Oro de la inmersión: Au, 1-8u”
Finger del oro: Au, 1-150u”
Oro plateado: Au, 1-150u”
Niquelado: 50-500u”		 　
Grueso de cobre del agujero 25um 1mil 25um 1mil
Tolerancia Grueso del tablero Tablero thickness≤1.0mm: +/-0.1mm
tablero thickness>2.0mm de 1.0m m: +/--8%		 Tablero thickness≤1.0mm: +/-0.1mm
tablero thickness>2.0mm de 1.0m m: +/--8%
Tolerancia del esquema ≤100mm: +/-0.1mm
100<> >300mm: +/-0.2mm		 ≤100mm: +/-0.13mm
100<> >300mm: +/-0.2mm
Impedancia el ±10% el ±10%
Puente MÍNIMO de la máscara de la soldadura 　0.08m m 　0.10m m
Tapar la capacidad de Vias 　0.25m m--0.60m m 　0.70m m--1.00m m








Ventajas


1. Fábrica del PWB directamente
2. sistema completo del control de calidad
3. precio competitivo
4. plazo de expedición rápido de la vuelta de 48hours.
5. certificados (ISO/UL E354810/RoHS)
6. 9 años de experiencia en la exportación de servicio
7. Ningún MOQ/MOV.
8. de alta calidad. Estricto con el AOI (inspección óptica automatizada), QA/QC, porbe que vuela, Etesting, el etc




Notas de la compañía:
Pago: el 100% pagado por adelantado antes de enviar. La transferencia bancaria es aceptable.
Envío: Envío mundial. La orden se podría arreglar dentro de 1 día laborable después de que el pago confirmara.
Basan a DHL, UPS, el ccsme, ACS etc., expresos en su opción.
El seguimiento no se podía ofrecer en el plazo de 1 día después del envío.
Vuelta y reparación: Tarifa de envío para que necesidad del artículo devuelto sea clientesEl PWB profesional imprimió la placa de circuito/el consejo principal/la placa madre CMFF 0del ed del charg medios y medio vendedor.
