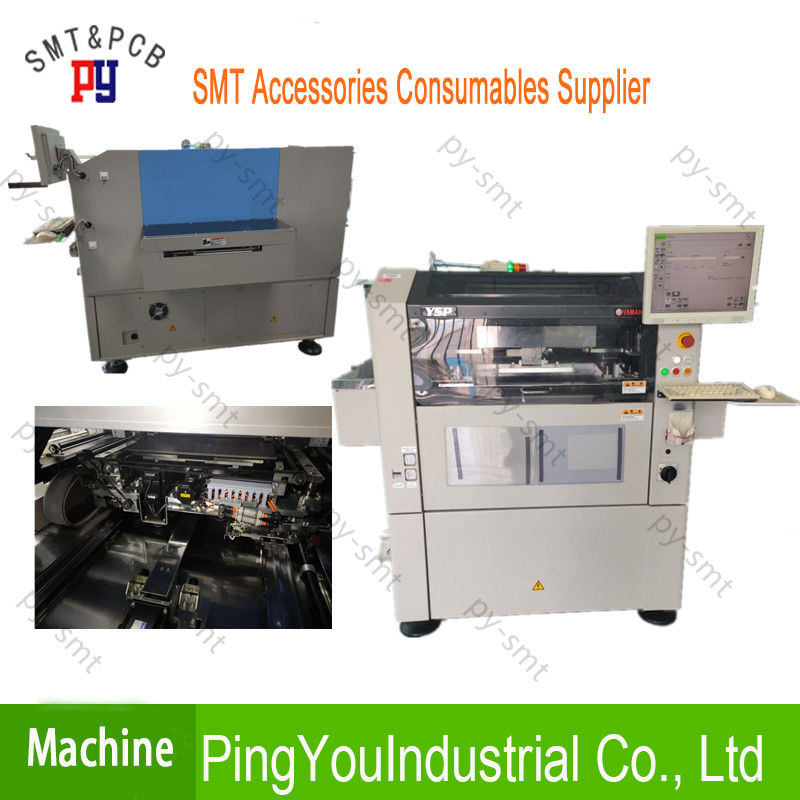

Impresora de la pantalla de la goma de la soldadura de YAMAHA YSP del equipo de la asamblea de SMT del acero inoxidable

Impresora de la pantalla de la goma de la soldadura de YAMAHA YSP con auténtico debido de la precisión impecable usado

Impresora KHT-000 de la pantalla del PWB de YAMAHA YSP

Impresora de la pantalla de la goma de la soldadura de YAMAHA YSP con auténtico debido de la precisión impecable usado

Máquina de alta velocidad de la impresora de la pantalla de YAMAHA con la precisión impecable debido a la cabeza original 3S de Yamaha que ajusta automáticamente ángulo del enjugador (con intervalo de 1 grado) entre 45 y 65 grados.

Alto-Speen de alta precisión

Impresora de gama alta universal

11 sec/Línea-tacto del cycle*

Capacidad de impresión de alta velocidad

3σ: +/-0.005mm

Repetibilidad de la colocación

Sistema del PSC

(PSC: Control de la estabilidad de la impresión)

cabeza 3S

(3S: Solo enjugador del oscilación)

Variable del ángulo de ataque de la impresión

Área del pringint de L600mm aplicable

Sistema dual del carril de YAMAHA aplicable

Capacidad de impresión de alta velocidad 9,5 sec/ciclo

Moje la exactitud de la impresión: μm ±25 (6σ)

Colocación de exactitud de la repetibilidad: μm ±12,5 (6σ)

Plantillas hasta L 750 x W 750 milímetros

Información de la cabeza de impresión:

- cabeza 3S (3S = oscilación solo Squeezee)

- Velocidad del enjugador: 2 a 200 mm/sec

- Enjugador que presiona la fuerza: 5 a 200 N +/- 2N (control de reacción)

- Ángulo de ataque variable de la impresión del enjugador: 45 a 65 grados

- Material de la cuchilla del enjugador: Metal o uretano

Opciones:

- 2.a cámara de la inspección de la impresión

- Sistema del vacío del PWB

- Sistema de UPS

- Sistema del PSC (PSC: Control de la estabilidad de la impresión)

- Unidad de control de la temperatura

- Medida del volumen del Goma-rollo de la soldadura

- Software: Herramientas de la fábrica de YAMAHA

Tamaño de la máquina:

- con el transportador normal: L 1,640 milímetro x W 1,640 milímetro x H 1,400 milímetros

- con el transportador de la extensión de la salida: L 1,973 milímetro x W 1,640 milímetro x H 1,400 milímetros

La máquina pesa: 1,500 kilogramos

YSP (modelo: KHT-000)

PWB aplicable L510xW460mm a L50xW50mm

Aplicable para imprimir un área más larga de L600mm que transporta un PWB más largo de L610mm

Cabeza de la cabeza de impresión 3S (nombrada después de solo enjugador del oscilación)

Para el enjugador cargado, posible elegir del enjugador del metal o del uretano

Exactitud de la impresión de la exactitud de la impresión (3σ) +/-0.025mm

Exactitud para la alineación repetida (3σ): +/-0.005mm

Sec de la duración de ciclo 11,0 (para la impresión normal bajo nuestra condición óptima)

Tamaño aplicable L750x W750 milímetro L736x W736 milímetro L750x W650 milímetro L650x W550 milímetro L600x W550 mm*1 L550x W650 mm*1 de la plantilla

Tamaño máximo L510xW460 milímetro L510x W460 milímetro L510x W350 milímetro L330x W250 milímetro L330x W250 milímetro L330x W250 milímetro del PWB

CA trifásica 200/208/220/240/380/400/416 de la fuente de alimentación V +/--10%

Fuente 0.45MPa del suministro de aire

Dimensión externa L1,640mmxW1,640mmxH1,400mm (no incluir la proyección)

Pese aproximadamente 1,600kg

Estas plantillas del tamaño necesitan la adición de adaptador de la fijación y de reemplazo de la boca de la limpieza.

Las especificaciones y el aspecto están conforme a cambio sin previo aviso.

VÁLVULA DE KM1-M7163-20X A010E1-37W
VÁLVULA DE KM1-M7163-21X A010E1-54W
VÁLVULA DE KM1-M7163-30X A010E1-44W
VÁLVULA de KGA-M7111-H0X A041E1-48W 88X
VÁLVULA DE KM5-M7174-11X AME05-E2-PSL-13W
VÁLVULA DE KV7-M7111-B0X A041E1-11-48W
VÁLVULA DE KM1-M7162-20X A010E1-35W
VÁLVULA DE KV8-M7162-20X A010E1-55W
VÁLVULA DE KV8-M7162-10X A040-4E1-56W
VÁLVULA de KV8-M71YA-00X A010E1-56W (48W)
VÁLVULA DE KM1-M7162-11X A040-4E1-54W
VÁLVULA DE KU0-M3410-41X A010E1-32W
VÁLVULA DE KGA-M37P1-00X G010HE1-5W
KV5-M7121-L0X A040-4E1-50W
KV5-M7121-R0X A040-4E1-50W
Cabeza de KH2-M7101-00X A040-4E1-3W YTF
Válvula del soplo de la VÁLVULA de KGA-M7111-G0X A010E1-59W
VÁLVULA DE KV8-M7535-01X
VÁLVULA DE KGB-M7163-A0X 37W+44W+13W
VÁLVULA DE KV8-M7163-A0X 37W+44W+13W
EYECTOR DE KGA-M7111-A0X KGA-M7111-A03
KV7-M7110-00X/KV7-M7110-10X (MONTAJE DE LA VÁLVULA DE L/R)
KGA-M7110-00X/KGA-M7110-10X (MONTAJE DE LA VÁLVULA DE L/R)
KGA-M7111-G0X A010E1-59W YV88X, VÁLVULA DE YV88XG
KGA-M7111-H0X A041E1-48W YV88X, VÁLVULA DE YV88XG
KM0-M7182-BOX AME07-E2-PSL-12W YV88X, VÁLVULA DE YV88XG
EYECTOR DE KM5-M7174-11X AME05-E2-PSL-10W
VÁLVULA DE KM1-M7163-20X A010E1-37W/54W/37W
VÁLVULA de KM1-M7163-30X A010E1-44W 44W
VÁLVULA DE KM5-M7174-11X AME05-E2-PSL-13W
VÁLVULA DE A040-4E1-56W (PARA U/D)/KV8-M7162-11X
VÁLVULA DE A040-4E1-54W (PARA U/D)/KM1-M7162-10X
VÁLVULA KM1-M7162-20X/KV8-M7162-20X DE A010E1-35W/55W
AME05-E2-34W EJECTER 21W
KHY-M7152-00 EJECTER
KHY-M7152-01 EJECTER
VÁLVULA KHY-M7153-00
VÁLVULA 0.2-0.5MpaYS24 de KHY-M7153-01 KOGANEI JA10AA-21W
VÁLVULA 0.2-0.5MpaYS24 de KHY-M7153-00 KOGANEI JA10AA-21W
PEDAZO DE LA VÁLVULA DE KHY-M7154-01X/KHY-M7154-00/KHY-M7154-01 YS12
5322 360 10207 VÁLVULA DE A010E1-37W KM1-M7163-20X
MONTAJE DE LA VÁLVULA DE KV6-M7171-10X
EYECTOR AME05-E2-PSL-32W YG100 DE KGS-M7171-A0X
EYECTOR DE KM0-M7182-B0X
9498 396 01089 EYECTOR AME05-E2-PSL-32W YG100
EYECTOR DE KGS-M7171-AOX
GUÍA DE KGK-M9267-01X YG100
VÁLVULA KKD-M7151-00
TAPA DE FILTRO KHY-M7155-01
TAPA DE FILTRO DE KHY-M7155-00X
KHY-M7152-00 EYECTOR DEL VACÍO DE LA VÁLVULA KOGANEI AME05-E2-34W
KHY-M7154-00 PEDAZO 1
KHY-M7154-01 PEDAZO 1
TAPA DE FILTRO KHY-M7155-00 1
VÁLVULA 9965 000 03808 55W
KGB-M7163-AOX KGB-M7163-BOX EJETOR YV100XG
EYECTOR DE KHY-M7151-00 KHY-M7151-01
KHY-M7151-011 EYECTOR, RESINA YG12
VÁLVULA DE KJJ-M717B-002 JA10AA-22W
CASQUILLO YS DEL PEDAZO KHY-M7156-00
VÁLVULA DE KHY-M7153-003 JA10AA-21W
PEDAZO KHY-M7154-00
CASQUILLO DEL PEDAZO KHY-M7156-00
KHW-M9129-00 CORREA 1, TRANSPORTADOR
KV8-M8883-A0X
KKE-M9127-00 CORREA 1, TRANSPORTADOR
KKE-M919R-00 CORREA, TRANSPORTADOR
KKE-M917H-00 CORREA, transportador 1250M M
KKE-M917H-50 CORREA, transportador 1540M M
PEDAZO KHY-M7154-01X DE LA VÁLVULA YS12
5322 360 VÁLVULA ARRIBA/ABAJA DE 10208 TOPACIOS
5322 281 20198 VÁLVULA A040-4E1
CASQUILLO YG12 DEL PEDAZO DE KHY-M7156-00 KHY-M7156-01
Válvula de KGS-M37P1-00X YAMAHA YG88R, soplo del eje
9498 396 01199 válvula, soplo del eje
EYECTOR DEL VACÍO DEL EYECTOR YG88 DE KGR-M7111-F0X
EYECTOR del VACÍO de KV7-M7111-B0X 48W
TAPA DE FILTRO KM5-M7174-G0
TAPA DE FILTRO 5322 462 11024, PLÁSTICO
EYECTOR DE KGB-M7163-00X
EYECTOR DE KGB-M7163-00X YAMAHA
UNIDAD MICRO DEL EYECTOR DE KM8-M7163-02X YAMAHA YV100X
UNIDAD YV100X DEL EYECTOR DE KV8-M7163-01X
9498 396 02932 MC-1 VÁLVULA KOGANEI JA10AA-22W
VÁLVULA KOGANEI JA10AA-22W DE KJJ-M717B-00X MC-1
VÁLVULA ELECTROMAGNÉTICA YV100XG DE KV8-M7162-00X
BASE DEL EYECTOR DE KM5-M7174-C1X
VÁLVULA DE KGT-M7163-00X KV8-M7163-A0X 37W+44W+13W
EYECTOR DEL VACÍO DE KM5-M7174-00X
válvula de 5322 360 10327 Assembleon
válvula de 5322 360 10469 Assembleon
Válvula de KGA-M37P1-00X Assembleon
K87-M2140-00X
